       一、概述：
       XTRW系列多路温度变送器是最多能测量监视三个温度点的检测仪表，其系列产品有2路、3路。
       该产品采用Pt100或Cu50热电阻测温（热电偶作为特殊订货），输出信号为各个测温回路中温度最高的一路，并以4～20mA电流信号输出。仪表本身具有表头指示，平时指示各回路中温度最高的一路温度，也可以通过面板上的按键，观看任一路的温度。本仪表主要用于多点温度测量监视以及需要报警的各种场合。由于它采用二线制国际标准信号输出，可以与控制计算机和各种二次仪表接口，并具有较强的抗干扰能力。
       XTRWB型还具有附加的现场报警功能。当某路信号超过设定的温度值后，仪表会发出报警信号与计算机系统或其他控制系统连接，实现现场就地保护功能。这一点在现场调试过程，具有非常实用的价值。在工程安装调试阶段，PLC系统和/或DCS系统往往不能同步，多数情况下是最后才投运，而现场的风机、磨机、泵类设备一般要先行安装，这些设备在单机调试阶段恰恰最需要连锁、保护。XTRWB型仪表正好满足了这一特殊要求。
       当DCS系统出现故障时，这一功能也会发挥重要作用。

       二、主要技术特性：
       1、测量范围：-50～50，0～100，150，200，400，600，1000，1300，1600℃（也可按用户需要特殊订货）
       2、传感器：热电阻Pt100，Cu50，（热电偶作为特殊订货）
       3、测量点：2，3，4点
       4、基本精确度：1.0级
       5、显示精度：指针式表头为1.5级，液晶显示器为1级
       6、模拟信号输出：4～20mA.DC
       7、报警输出：24V DC， >100mA
       8、电源电压：24V±10%
       9、环境温度：-35℃～+75℃

       三、工作原理：
       XTRWB是多路输入，一路4～20mA二线制输出的温度变送监控仪，它安装在靠近被测量点，二线制输出同时作为信号和仪表的供电电源线。

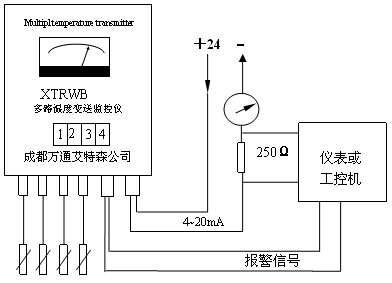

 指示仪表、记录仪表，调节器或计算机接口电路等与电源串联在输出回路，输出电流正比于温度的变化，但独立于电源电压的变化。其应用如图一所示。

                                    图一 系统应用图

       在需要隔离或防爆的场合,可以象常规的压力变送器,温度变送器一样,采用SFP型配电器或SFA型安全栅向本仪表供电，并将信号隔离/转换成4～20mA或1—5V标准信号。
       来自热电阻的测量信号通过前置放大器放大，然后被比较输入电路（选择高温信号）或选点输入电路选中当前温度最高的一路信号，该信号通过电压/电流（V/I）转换电路将放大器的输出电压变为4～20mA恒定电流输出。
       带有报警输出时，输出信号与设定值相比较，比较器输出

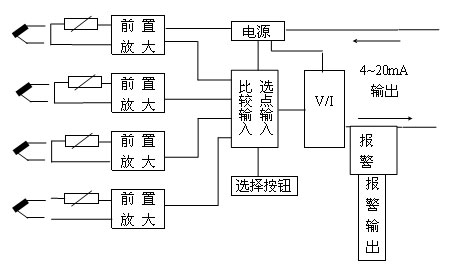

       开关信号，经隔离后送出控制信号与外部PLC/DCS或其他保护系统连接，实现所监测设备的超限保护。原理框图如图二所示。

                                    图二  工作原理框图

       四、仪表结构与安装尺寸：
       仪表为全密封防尘防溅结构。推荐在现场壁挂式垂直安装或安装在立柱上。当接线或维修打开表盖后，请保持密封胶条完整到位，并照原样固定好表盖。
       仪表外形尺寸为：宽×高×深=120×230×100mm
       安装孔为4×φ8mm，左右孔距75mm，上下孔距210mm

       五、电气连接：
       仪表接线需打开仪表面板进行。输入端共有8个端子，分别与CH1、CH2、CH3、CH4通道的热电阻或热电偶相连接。对于热电偶，第1、3、5、7端为“+”端，2、4、6、8端为“-”端。第9、10端分别接24V“+”端和“-”端。第9、10端子同时也是信号输出端子，可将配电器一类接受电流信号的仪表串联在回路中。如果需要电压信号， 可在回路中串接250 电阻，以便取得1～5V标准电压信号。第11、12端子为报警输出端子，可与外部保护回路连接。

        六、仪表使用：
        开机后需预热10分钟。仪表的安装位置应在便于观察、操作、接线的前提下,尽量靠近测量点，这样可以缩短仪表与测温元件之间的多根电缆,减少长距离布线上微弱信号的干扰,同时也减少了布线成本。而输出信号是二线制恒流源信号,具有较高的抗干扰能力。
       热电阻输入端引线电阻应小于0.38Ω,且各路输入引线电阻应基本相等。否则应分别调整各路零点，以消除引线误差。
       输入采用热电偶时，输入端与热电偶的连接必须采用相应的补偿导线。最好考虑采用屏蔽线。
       仪表负载电阻RL的大小，取决于仪表的显示方式、电源电压VS和电源电压纹波VR的大小，对于指针式显示仪表，其公式如下：

       对于LCD液晶显示仪表，其公式如下：

       如果ＶＳ＝24V，VR=1V，则RL=525Ω（指针表）或325Ω（液晶表）
       在正常情况下，仪表同时监测四路温度信号，但仅显示和输出用户最为关心的温度最高的一路信号。如果需要了解其他各路温度，可以按动仪表上按键进行选择，此时仪表表头显示所选择回路的温度，输出信号也代表该路温度值。

       七、仪表的维修与调整：
       仪表在设计上已考虑到仪表的长期稳定性，采用国外新型工业级集成电路,仪表出厂前均经过长时间老化，具有较高的可靠性和稳定性。在正常的使用情况下，一般无需特别维护。成都哈工智传科技承诺：本系列产品实行终身维修。

       在正常运行中,如果任一路测温元件开路或引线断开，仪表指示会超过20mA（最大约23mA）。这种情况表明，仪表已不能正常工作，输出电流已不代表正常的温度值。因此,当仪表输出突然超出20mA时,多数情况下是某路输入开路所致。这时,只需按下其他回路的选择开关,如果指示恢复正常,则可方便的找出故障回路。
       在实际运行中,如果已经确定某路输入开路而又希望仪表继续运行,可以将该路输入短接，不会影响其他回路工作。当按键选择该回路时，输出电流<4mA，表头指示低于零点。
